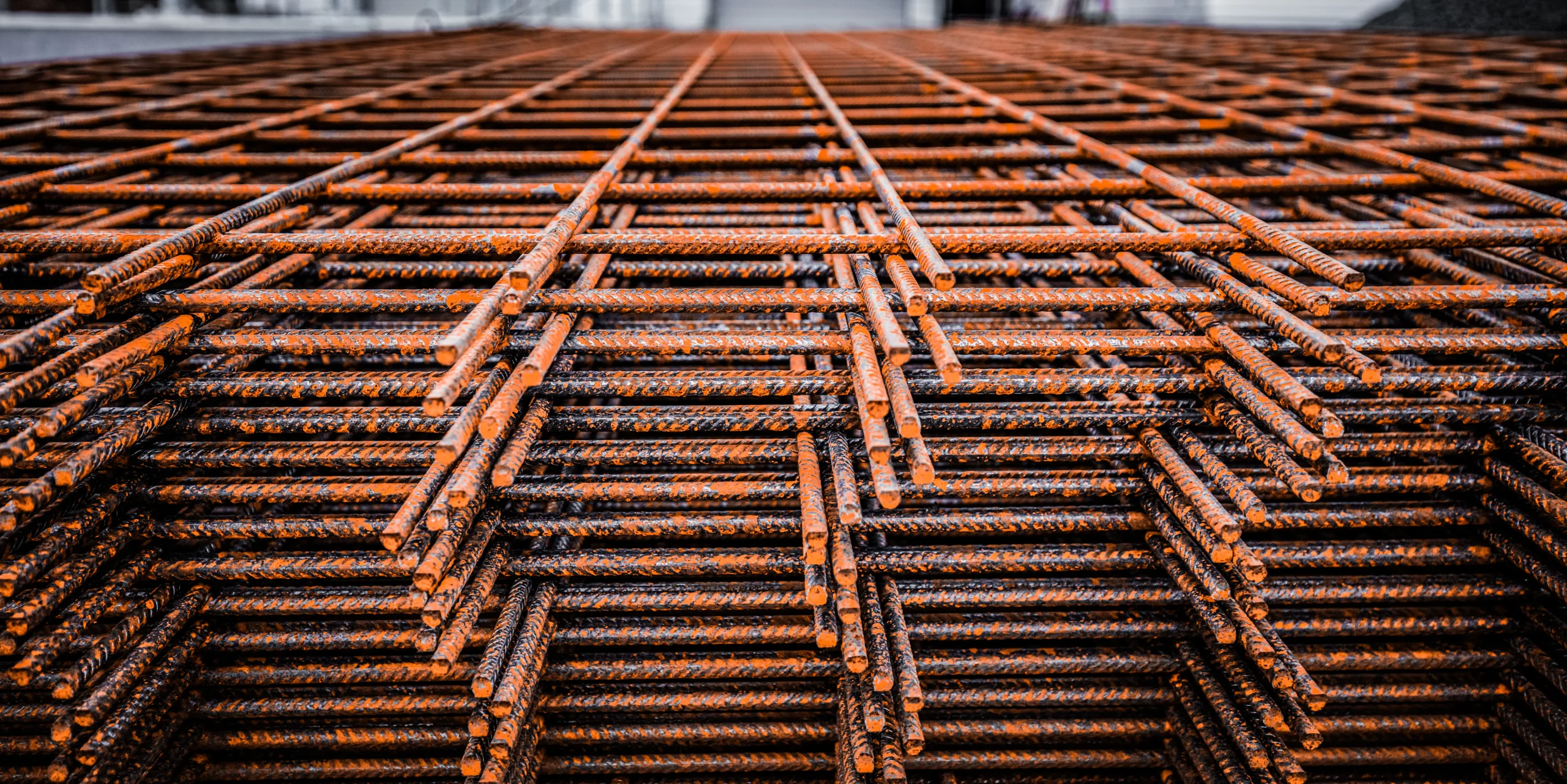

Lagermatten - BST 500 M (Duktilitätsklasse A) gem. DIN 488
Mattengr. 5×2,15m xx
Mattengr. 6×2,30m
Mattengr. 6×2,35m x
| MATTEN-BEZEICHNUNG | GEWICHT JE MATTE | GEWICHT JE QM | ABSTÄNDE DER LÄNGSSTÄBE | ABSTÄNDE DER QUERSTÄBE | Ø Stab in mm längs/quer | STAHL-QUER-SCHNITT DER LÄNGSSTÄBE | STAHL-QUERSCHNITT- DER QUERSTÄBE |
|---|---|---|---|---|---|---|---|
| kg | kg | mm | mm | mm | mm | mm | |
| Q 131 xx | 22,5 | 2,09 | 150 | 150 | 5,0 / 5,0 | 1,31 | 1,31 |
| Q 188 A | 41,7 | 3,02 | 150 | 150 | 6,0 / 6,0 | 1,88 | 1,88 |
| Q 257 A | 56,8 | 4,12 | 150 | 150 | 7,0 / 7,0 | 2,57 | 2,57 |
| Q 335 A | 74,3 | 5,38 | 150 | 150 | 8,0 / 8,0 | 3,35 | 3,35 |
| Q 424 A | 84,4 | 6,12 | 150 | 150 | 9,0 / 9,0 | 4,24 | 4,24 |
| Q 524 A | 100,9 | 7,31 | 150 | 150 | 10,0/ 10,0 | 5,24 | 5,24 |
| Q 636 A x | 132,0 | 9,36 | 100 | 125 | 9,0 / 10,0 | 6,36 | 6,32 |
| R 188 A | 33,6 | 2,43 | 150 | 250 | 6,0 / 6,0 | 1,88 | 1,13 |
| R 257 A | 41,2 | 2,99 | 150 | 250 | 7,0 / 6,0 | 2,57 | 1,13 |
| R 335 A | 50,2 | 3,64 | 150 | 250 | 8,0 / 6,0 | 3,35 | 1,13 |
| R 424 A | 67,2 | 4,87 | 150 | 250 | 9,0 / 8,0 | 4,24 | 2,00 |
| R 524 A | 75,7 | 5,49 | 150 | 250 | 10,0 / 8,0 | 5,24 | 2,00 |
